从贴附绝缘向包覆绝缘转变
PET 蓝膜方案依赖单面贴合界面，容易出现剥离、翘边、定位偏差等；UV 涂覆则更强调电芯表面的连续包覆。
Lithium Battery Insulation
从 PET 蓝膜到 UV 涂覆绝缘材料，这段工艺在解决什么问题
很多锂电项目在高压平台和自动化节拍要求提高后，会面临绝缘稳定性不足的问题。该方案把“贴膜+背胶”升级为“喷涂+UV 固化”，核心目标是提升表面绝缘一致性、减少脱落/翘边风险，并更好匹配连续量产。
Background
这段工艺在解决什么问题
核心目标不是“换一种材料”，而是减少背胶体系带来的失效面，形成连续绝缘界面，并减少后续装配环节中的返修和波动风险。
匹配 800V+ 体系演进
高压平台下，绝缘工艺对一致性和界面稳定性要求更高，工序升级通常更能承受长期一致运行。
更适合自动化节拍
“喷涂+UV 固化”有机会与自动化联线更好衔接，减少人工贴膜和二次处理依赖。
Use Case
这层绝缘到底用在什么位置
公开专利和电池材料厂的说明都指向同一个核心场景：它不是做在电芯内部，而是覆盖在电芯金属外表面，用来在装配和长期服役中把“金属外壳”和“外部结构/相邻电芯”可靠隔开。
相邻电芯侧壁之间

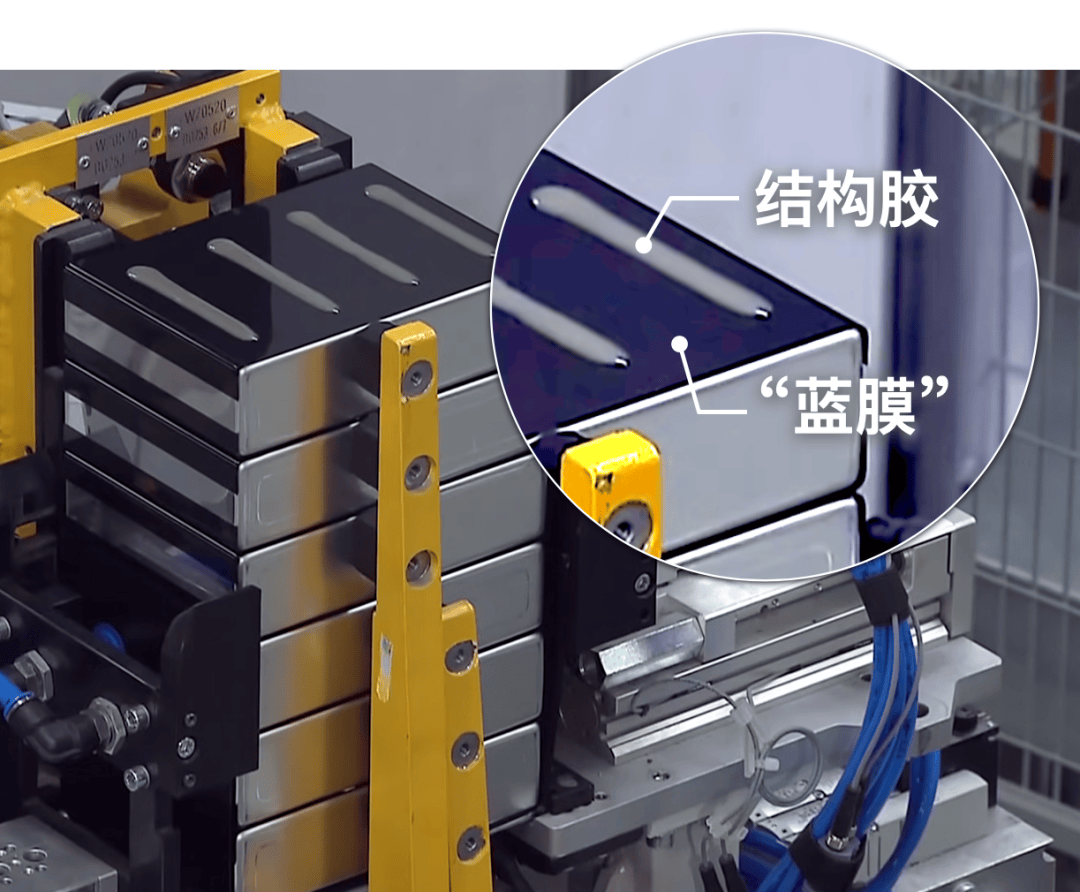

公开专利示意中，UV 介电涂层直接覆盖在电芯外表面，相邻电芯之间再布置热管理胶或灌封材料，用来避免金属外壳之间直接形成高风险接触。
与结构胶、导热胶接触的表面
这类方案不仅是“防短路”，也在为后续模组装配创造更连续、更一致的表面界面，减少贴膜方案里常见的翘边、局部空鼓和边缘脱层。
边角、圆角和转折位置
对客户来说，真正容易出问题的往往不是大平面，而是圆角和边缘。公开专利特别强调 edge coverage、无 pin-hole、无 bubble，这正是在说“弱点区域不能掉链子”。
高压 Pack 与 Cell-to-Pack 结构
随着 cell-to-pack、cell-to-chassis 等结构推进，外部被动结构减少，电芯外表面的绝缘层就不再只是附属件，而更像系统级安全的一部分。
PET 蓝膜方案的局限

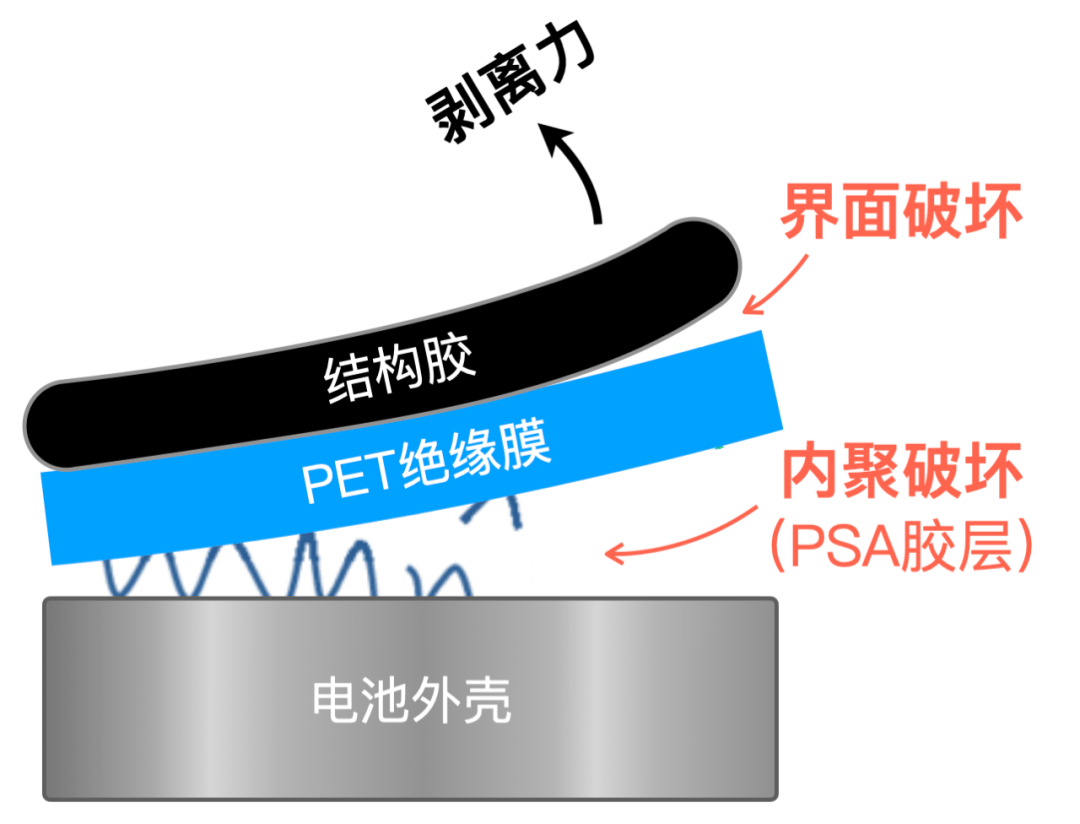

- 背胶和基材界面是主要失效节点，存在剥离边界。
- 贴膜定位受限，批量一致性依赖人工和工艺窗口。
- 与后续装配和结构胶体系结合时，界面强度上限有限。
UV 涂覆绝缘方案的价值
- 去掉膜材和 PSA 背胶叠加界面，降低贴附工艺失效。
- 形成更连续的包覆层，便于稳定装配和后续工序衔接。
- 更便于在自动化产线定义节拍、动作节奏和质量一致性。
Metrics
公开资料里，客户最该关心的性能指标
下面这些数字和口径来自公开专利或材料厂公开规格，更适合帮助客户理解“为什么这条路线被采用”，而不是直接作为你项目的最终承诺值。
厚度窗口
公开专利给出的介电涂层厚度范围大约在 25-200 微米，常见示例集中在 80-125 微米。对客户来说，这意味着它不是“很薄的一层颜色”，而是一层需要被稳定控制的功能层。
击穿与体积电阻
公开专利给出约 100 微米厚度下 5-10 kV 的击穿电压范围；Arkema 公开的电池绝缘涂层口径还给出体积电阻率 ≥10^11 ohm-cm、击穿强度 ≥200 V/μm，用来说明这类材料是按介电涂层逻辑设计的。
湿热老化后的附着
公开专利里提到，涂层在 85°C / 85%RH 最长 1000 小时老化后仍保持可接受附着等级。客户真正关心的其实不是“初始好不好”，而是量产后一年、几年还能不能稳定。
边缘覆盖和缺陷控制
公开专利明确强调无针孔、无气泡和良好边缘覆盖。这背后的客户语言其实很直接：角位、转折和边界如果涂层不稳，再高的名义绝缘指标也没有意义。
Process
典型实施步骤

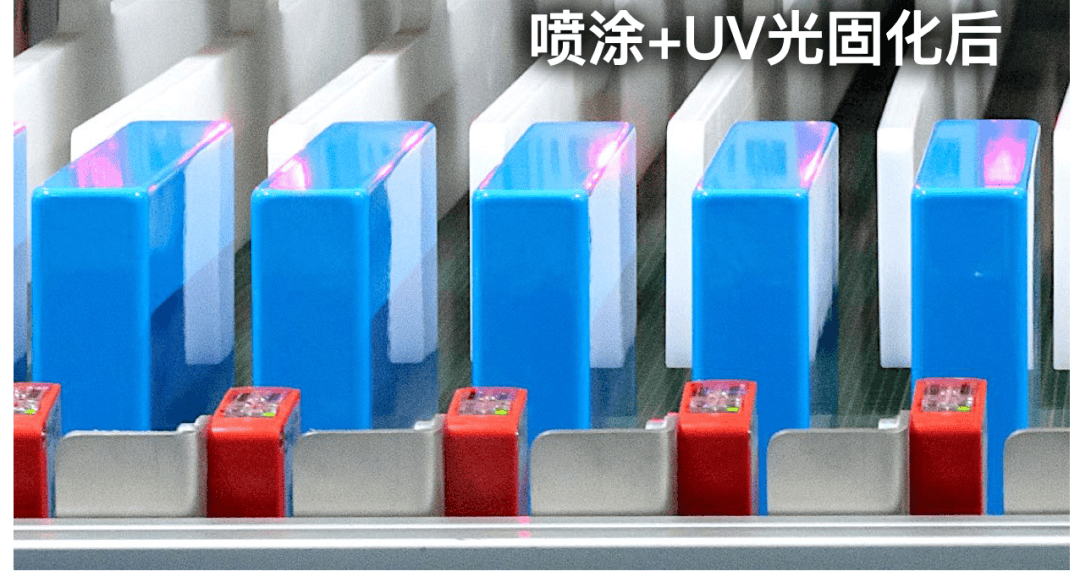

该工艺一般围绕电芯表面绝缘形成建立流程：1）原始电芯进站；2）表面喷涂 UV 绝缘材料；3）UV 固化；4）形成连续绝缘层；5）进入后续装配。
原始电芯进站
电芯先经过前段清洁和状态确认，进入绝缘处理单元。
UV 绝缘材料喷涂
在关键表面实现均匀湿膜，要求涂布窗口一致。
UV 光快速固化
通过特定光强与照射时序完成快速反应，形成稳定层。
进入后道工序
形成绝缘后直接进入模组及结构装配线。
Public Test Data
公开测试能告诉客户什么
RWTH Aachen / PEM 的公开对比测试把两种 PET 绝缘膜和两种 UV 涂层放在相同机械、电性能与加速老化条件下比较。对客户来说，最有价值的不是某一个单点数字，而是它揭示了“长期结构稳定性”这件事。
初始电绝缘表现更强
在这组公开测试里，UV coating A 的绝缘电阻在初始阶段接近 PET 膜的 4 倍。即便经过气候循环后性能下降，它在该组样品里仍能保持高于薄膜方案的水平。
机械连接强度更高
同一份测试显示，UV 涂层方案在 begin-of-life 和 end-of-life 评估中都表现出超过 PET 薄膜 2 倍的剪切强度。这对客户解释“为什么装配后更稳”非常有帮助。
失效模式不同
PET 薄膜测试中，失效更容易围绕薄膜与铝壳之间的脱粘展开；而 UV 涂层方案更多体现为胶材选择和表面处理对最终界面的影响。也就是说，问题从“膜会不会掉”转向“工艺窗口做得稳不稳”。
验证思路比单点样品更重要
这类公开测试都提醒了一件事：客户如果真的要导入，不能只看一张样品图或一组初始绝缘值，而要看湿热、气候循环、胶材组合和表面预处理之后还能不能保持稳定。
Why Now
为什么这件事在高压平台和新结构里更重要
这不是材料厂单方面推动的新名词，而是电池结构变化倒逼出来的需求。公开行业资料显示，cell-to-pack 和 cell-to-chassis 结构正在提升体积利用率，但也会让电芯外绝缘层承担更多系统级责任。
更高空间利用率，意味着绝缘不能只靠“包一层”
tesa 的公开资料提到，cell-to-pack / cell-to-chassis 可以把体积利用率提升到更高水平。模块结构减少以后，电芯外表面的绝缘、粘接和装配完整性就更关键。
工艺要能跟上量产节拍
Arkema 的公开口径强调，UV 介电涂层是溶剂少、常温高速固化、可在制造线末端完成的路线。对客户来说，这类表述最重要的含义是：它不仅是实验室方案，而是面向量产节拍设计的。
但不是所有项目都应该简单“一刀切”
tesa 的公开说明也提醒了现实问题：喷涂 UV 涂层前必须保证表面预处理，圆角位置的厚度测量也更有挑战。这说明升级路线有价值，但导入时必须同时设计质量控制方法。
客户真正要问的是“系统收益是否大于导入成本”
如果客户项目面临高压、Pack 紧凑化、贴膜返修率高、边角覆盖不稳或胶材界面失效频繁，那么 UV 涂覆带来的收益通常就不只是“看起来更先进”，而是更清晰的系统收益。
客户立项时最好先确认的信息
- 电芯类型、尺寸、外壳材质以及边角半径。
- 目标电压平台、绝缘间距和是否进入 cell-to-pack / cell-to-chassis。
- 后续接触的结构胶、导热胶、灌封材料和热管理方案。
- 节拍要求、喷涂方式、固化窗口和终检方法。
- 湿热、气候循环、耐化学和寿命验证要求。
这些信息越早明确，越能判断项目是在“替代贴膜”，还是在“重构整条绝缘装配逻辑”。
导入时最容易被低估的工艺点
- 表面预处理是否足够稳定，会直接影响附着。
- 圆角和边缘处的厚度控制与检测，通常比大平面更难。
- UV 剂量、线速、遮挡和固化一致性，需要和节拍一起看。
- 返修、重工和外观判定规则，需要在样件阶段就讲清楚。
- 客户最终买单的不是“方案名称”，而是长期稳定的量产结果。
这也是为什么很多项目并不是“把蓝膜拿掉、换成 UV”那么简单，而是要把工艺验证一起前移。
FAQ
常见问题
为什么明明 PET 蓝膜已经能用，还要考虑 UV 涂覆？
当项目开始面临更高电压、更紧凑结构、更高装配强度和更少返修窗口时，客户关心的重点会从“能不能绝缘”转向“长期能不能稳定绝缘并稳定装配”，这正是 UV 涂覆被更多讨论的原因。
这层 UV 涂层到底隔开的是什么？
它主要隔开的是电芯金属外壳与相邻电芯、结构胶/导热胶、模组或 Pack 结构件之间的电接触风险，同时承担外表面绝缘保护层的角色。
是不是所有项目都适合直接改成 UV 涂覆？
不一定。公开资料虽然显示它在很多维度表现更强，但表面预处理、厚度一致性、边角覆盖、固化窗口和终检难度也会更受关注。
客户在初期沟通时最应该先给什么信息？
先给电芯尺寸、外壳材质、目标电压、相邻间隙、后续胶材、节拍与耐久要求。没有这些基础条件，任何“哪种方案更好”的判断都容易失真。
这次补充内容参考的公开资料
- US20230002636A1：公开了用于电芯外表面的 UV 介电涂层结构、厚度范围、击穿电压与老化附着力口径。
- RWTH Aachen / PEM 对比测试：对 PET films 与 UV coatings 做了机械、电性能及老化后的公开比较。
- Arkema Battery Solutions：公开说明 UV 涂层在电芯保护、量产节拍和防止 delamination 方面的应用逻辑。
补充理解 coating 与 wrapping 的差异
- Arkema / Sartomer 电池绝缘涂层页：公开了介电强度、体积电阻率、温度范围等材料级口径。
- tesa EV Battery Innovation：从工艺角度解释了 UV coating 的预处理和厚度终检挑战。
- Fraunhofer FFB / tesa whitepaper：提供 UV epoxy tape 作为另一条绝缘路线的公开背景，便于客户理解“喷涂”和“包覆”不是一回事。
